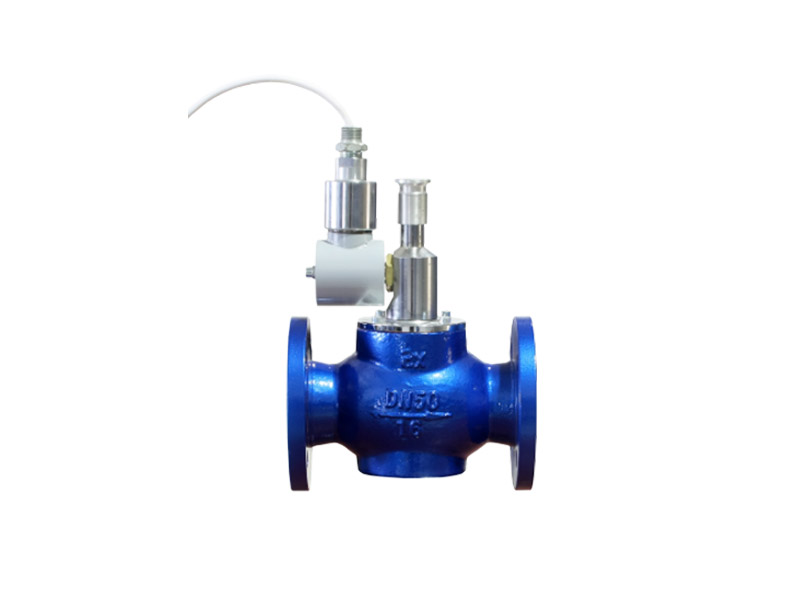

電磁式燃氣緊急切斷閥
- 型號：DRQF 系列
- 分類：安全元件
我公司生產的 DRQF 系列電磁式燃氣緊急切斷閥(以下簡稱“緊急切斷閥”)是用于燃氣輸配管路上，快速切斷 燃氣供應的安全裝置。當燃氣報警器接收到燃氣泄漏信號后，控制電磁鐵的通電狀態，從而快速關閉緊急切斷閥， 切斷燃氣供應。
DRQF 型電磁式燃氣緊急切斷閥系列產品，適用于所有使用燃氣設備的工業廠房、鍋爐房及公共建筑內，當燃 氣管路或設備發生燃氣泄漏時緊急切斷閥迅速關閉，杜絕因燃氣泄漏造成的爆炸、火災等事故的發生。
| 公稱尺寸 | DN50 、DN80、DN100、DN150、DN200、DN250、DN300、DN400 |
| 最高工作壓力 | 0.4MPa |
| 電源電壓 | 額定電壓 AC 220±10% V，50Hz |
| 切斷時間 | 小于1秒 |
| 適用介質 | 城鎮燃氣 |
| 工作環境條件 | 溫度:-20°C~ 60°C;濕度:5% ~ 95% |
| 閥座密封性 | 在測試持續時間內零泄漏 |
| 法蘭標準 | 符合GB/T9113—2010中PN16法蘭標準 |
| 進口壓力 (MPa) | L | H | D3 | D2 | n×d |
|---|---|---|---|---|---|
| DRQF-50-0.4/KT DRQF-50-0.4/BT |
230 | 203 | φ165 | φ125 | 4×M18 |
| DRQF-80-0.4/KT 310 DRQF-80-0.4/BT |
310 | 220 | φ200 | φ160 | 8×M18 |
| DRQF-100-0.4/KT DRQF-100-0.4/BT |
350 | 233 | φ220 | φ180 | 8×M18 |
| DRQF-150-0.4/KT DRQF-150-0.4/BT |
394 | 355 | φ285 | φ240 | 8×M22 |
| DRQF-200-0.4/KT DRQF-200-0.4/BT |
457 | 375 | φ340 | φ295 | 12×M22 |
| DRQF-250-0.4/KT DRQF-250-0.4/BT |
533 | 450 | φ405 | φ355 | 12×M26 |
| DRQF-300-0.4/KT DRQF-300-0.4/BT |
610 | 475 | φ460 | φ410 | 12×M26 |
| DRQF-400-0.4/KT DRQF-400-0.4/BT |
762 | 598 | φ580 | φ525 | 16×M30 |
1 安裝形式
緊急切斷閥的安裝形式有兩種:
(1) 安裝于水平管段
(2) 安裝于垂直管段(公稱尺寸≤ DN100)
2 類型 緊急切斷閥的工作狀態為開啟狀態。按照關閉時電磁鐵電源的通斷狀態，將緊急切斷閥分為兩
種類型:
(1) 通電關閉型(常開式):緊急切斷閥在日常工作狀態時處于斷電狀態，當燃氣達到一定濃度，
燃氣報警器報警，緊急切斷閥瞬間通電，觸發緊急切斷閥快速關閉，此時緊急切斷閥再通電或者斷電， 閥門都保持關閉狀態。
(2) 斷電關閉型(常閉式):緊急切斷閥在日常工作狀態時處于通電狀態，當燃氣達到一定濃度， 燃氣報警器報警，緊急切斷閥瞬間斷電，觸發緊急切斷閥快速關閉，此時緊急切斷閥再通電或者斷電， 閥門都保持關閉狀態。

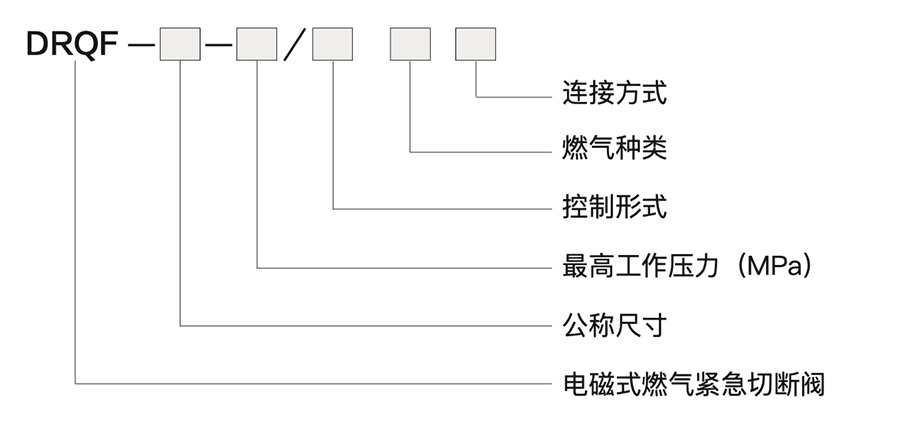

公稱尺寸:包括 DN50、DN80、DN100、DN150、DN200、DN250、DN300、DN400
最高工作壓力:0.4 表示最高工作壓力不高于 0.4MPa
控制形式:K 表示常開式，B 表示常閉式
燃氣種類:T 表示天然氣
連接方式:L 表示法蘭連接 , F 表示法蘭連接(可以省略)
